吊具型スプレー塗装機丨自動スプレー塗装の効率は手作業の 3-4 倍

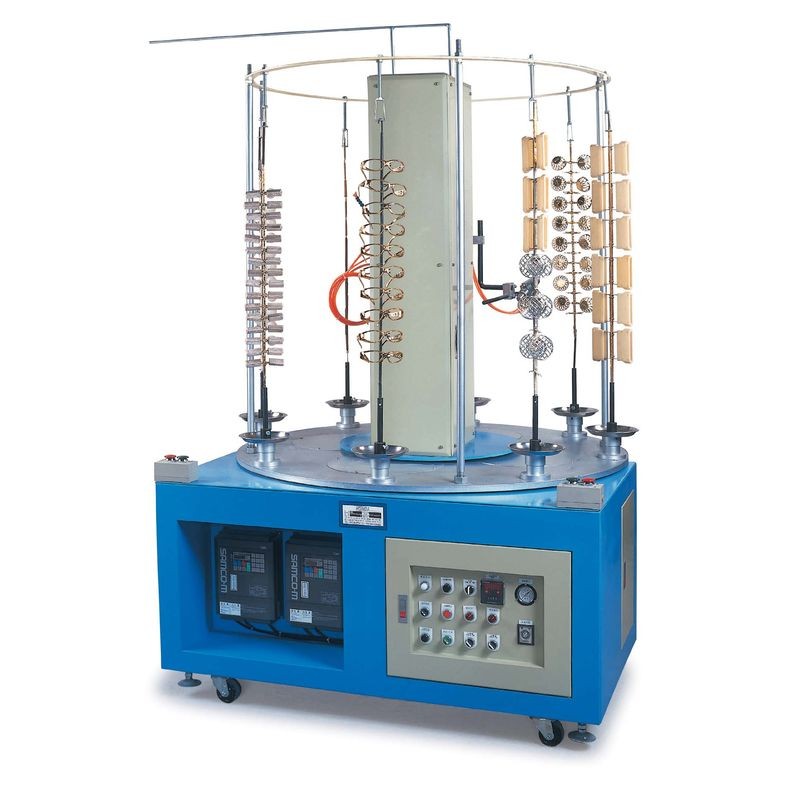

自動上下8ポジション式スプレー塗装機(ハンガー式)
モデル：HD-200
機器寸法：1500 mm x 幅 1500 mm x 高さ 2200 mm
馬力：1/2 Hp x 4P x 3
重量：680 kg
馬力：1/2 Hp x 4P x 3
重量：680 kg
詳細説明
HD-200自動塗装機の適用ワークと業種
HD-200 自動塗装機は、さまざまな表面塗装ニーズのワークに適用でき、特に外観の一貫性が求められる製品に適しています。
一般的な適用ワークの種類
- 真空メッキおよびプラスチック真空メッキ部品
- 金属部品および金具
- ホイールキャップや自動車・オートバイ部品
- 木工品の表面塗装
- 時計フレームおよび装飾フレーム部品
- 眼鏡フレームおよび精細な外観部品
- 均一な塗布が必要な各種部品
特に全体に均一な塗膜が必要なワークに適しており、色むらや手作業の塗布による不安定さを低減できます。
HD-200自動塗装機の利点
塗装動作の設計
- 上下移動と360°自動回転スプレー
- ワーク表面の完全な被覆
- 人手による追い吹きの必要性を低減
- 塗装効果が安定して一貫している
効率性能
- 自動塗装の効率は人手の約3~4倍
多ポジション塗装が直面する生産課題
よくある生産上の問題
- 単一ステーション作業では生産能力の要求を支えられない
- 人手による搬入出がサイクルの安定性に影響する
- 工程が分断されることで効率が低下する
- 作業者による操作差が塗装品質に影響する
HD-200を導入することで、固定サイクルと連続運転により生産ラインの効率を改善できます。ワーク移動時にはシステムが自動的に噴霧を停止し、塗料の無駄を低減します。
8分割式塗装機の設計特徴
8分割機構
- インデックスターンテーブルによる精密な位置決め
- 固定角度の移動で一貫性を確保
- 同時運転または段階運転が可能
吊り具方式の搬送設計
- 移動中の安定性があり揺れない
- 多面塗装のニーズに適合
- マスキングや死角を減少
- さまざまな形状のワークに対応可能
HD-200の生産ライン接続の柔軟性
- 前工程の洗浄または前処理装置
- 後工程の乾燥または硬化装置
- 自動搬入出装置
- 吊り下げ搬送システム
8分割式塗装機と従来方式の違い
効率比較
- 従来の単一ステーション：単一工程を順次実行
- インデックス式設備：複数ステーションの同時運転で効率を向上
企画相談
自動塗装機やライン導入を検討されている場合は、ニーズとワークの仕様をお知らせいただき、最適な構成を一緒に検討しましょう。
👉 洪達自動化 - 自動塗装機の専門供給業者として、適切な塗装設備と生産ライン統合の計画を支援します。
見積りや詳細情報は【製品お問い合わせ】または【お問い合わせ】から入手できます。
設備稼働映像
製品問い合わせ
| 画像 | 商品名 |
|---|---|
|
自動上下8ポジション式スプレー塗装機(ハンガー式) HD-200 |
