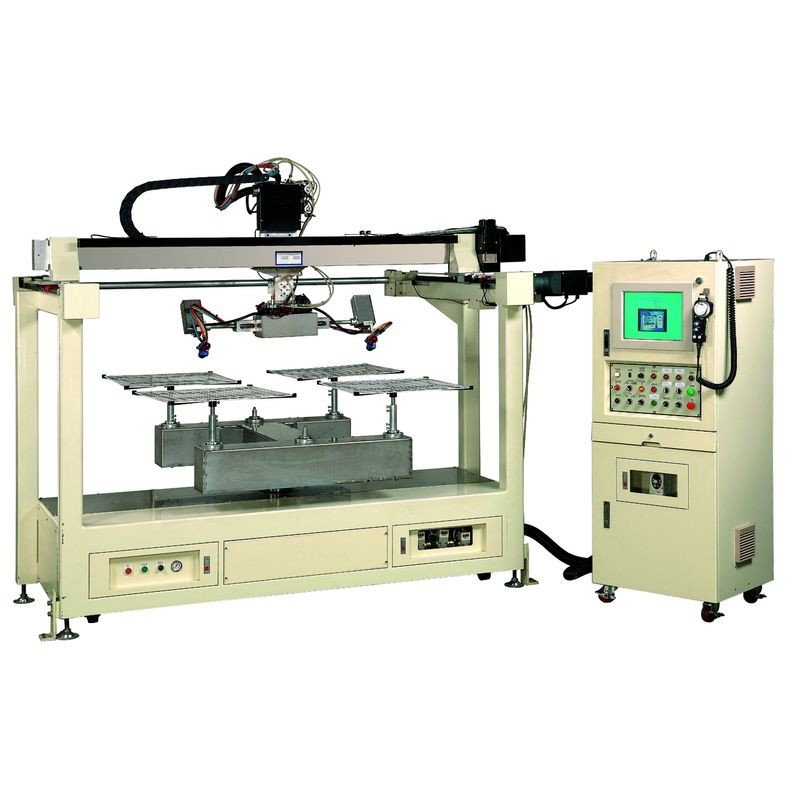

全デジタル化されたコンピュータ制御自動スプレー塗装機(両プラットフォーム)
全デジタル化されたコンピュータ制御自動スプレー塗装機(両プラットフォーム)
モデル：HD-380-8S-PC
機械寸法：長さ1768 x 幅2780 x 高さ2200mm
可変ストローク：X軸：シングルガン1800mm、ダブルガン880mm；Y軸930mm；Z軸350mm
スプレーガン左右角度120°；スプレーガン回転角度180°。
パレット寸法/数量 最大600x600mm 4個
公転プラットフォーム：1回あたり公転180° 1組
自転プラットフォーム：任意の角度で正逆回転設定可能 2組
スプレーガン(顧客の要望に応じて) DEVILBISS LVMP中壓高霧化スプレーガン(参考)
自動制御噴量/噴幅/気圧：比例弁 3組
制御軸数：8軸
制御システム：
Intel 工業用コンピュータ(15"タッチスクリーン) 1台
UTC 1台
可変ストローク：X軸：シングルガン1800mm、ダブルガン880mm；Y軸930mm；Z軸350mm
スプレーガン左右角度120°；スプレーガン回転角度180°。
パレット寸法/数量 最大600x600mm 4個
公転プラットフォーム：1回あたり公転180° 1組
自転プラットフォーム：任意の角度で正逆回転設定可能 2組
スプレーガン(顧客の要望に応じて) DEVILBISS LVMP中壓高霧化スプレーガン(参考)
自動制御噴量/噴幅/気圧：比例弁 3組
制御軸数：8軸
制御システム：
Intel 工業用コンピュータ(15"タッチスクリーン) 1台
UTC 1台
詳細説明
適合製品
用途説明
- 本機はフル機能型の自動塗装機で、完全デジタル化された操作とユーザーフレンドリーなグラフィカル表示インターフェースを備えています。円弧塗装、曲線塗装、平面塗装および各種高難度の塗装が可能で、高品質を要求される塗装作業に適しており、スピーカー、ノートパソコン、携帯情報端末（PDA）、ゲーム機、液晶モニター、自動車部品、携帯電話、おもちゃ、化粧品、金属、金物……などの外装の塗装に対応します。
カスタマイズ可能範囲
カスタム調整項目
- サイズや深さが異なる製品に対して、それぞれに適したストロークや治具を設計してニーズに対応します
製品の利点
システムと機能
- 完全デジタル化された制御システム（Windowsベースのウィンドウ操作システム）。
- 純正な血統の8軸自動塗装機で、8つの駆動と9つのモーターを搭載し、全方位の自動塗装機能を備えています。2つの作業台を同時に塗装でき、生産量が倍増し、高効率な生産が可能です。
- 8軸同時動作、6軸補正による各種高難度塗装作業を行えます。
- デジタル化された自動塗装により、塗装動作がスムーズで、高精度な曲面塗装が可能です。
- 塗装データのパラメータを無制限に記憶可能（ハードディスク容量に依存）。
- 製品分類ごとに塗装データベースを構築でき、塗装データのパラメータを効率的に管理し、バックアップ管理も行えます。
- 塗幅、塗布量および塗料供給量をデジタル自動制御し、塗装品質を精密に管理できます。
- グラフィカルプログラミング、手動ティーチングペンダント操作（ロボットと同様）により、プログラム作成が容易です。
- 多様な塗装方式により、4面塗装(自轉90ﾟ)、2面塗装(自轉 180ﾟ)または回転塗装(旋轉360ﾟ)を行えます
- ワークに柔軟に対応し、2プラットフォーム(一般ワーク)での塗装、または改造により1プラットフォーム(大型ワーク)での塗装に対応できます。
- 異なる2種類のプログラムの製品を同時に塗装できます。
