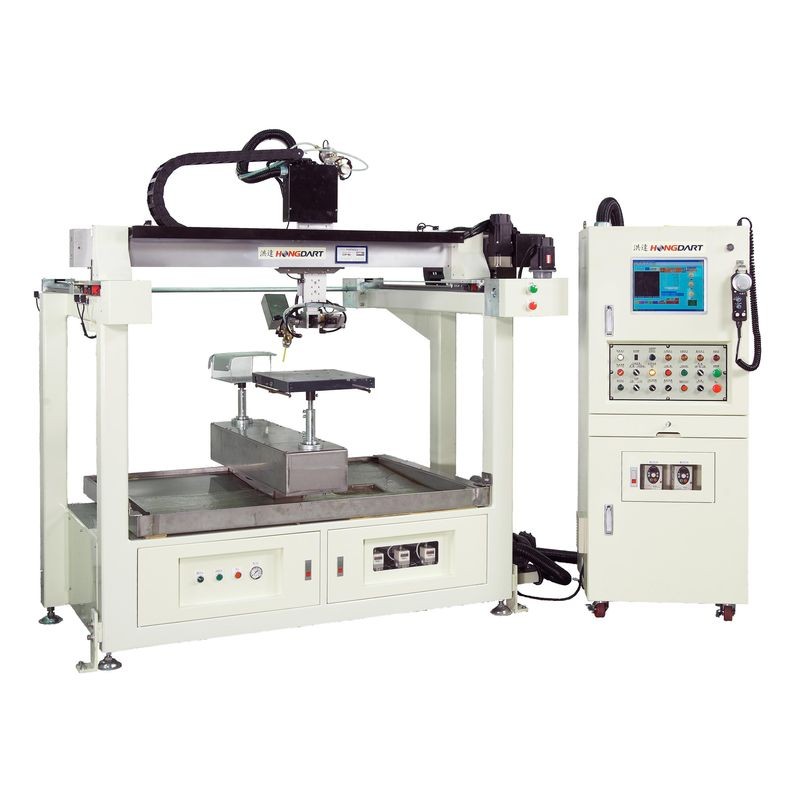

全デジタルコンピュータ制御自動スプレー塗装機(単プラットフォーム)
全デジタルコンピュータ制御自動スプレー塗装機(単プラットフォーム)
モデル：HD-380-5S-PC
機械寸法：L2020 x W1700 x H2250mm(ワークサイズに合わせて製作可能)
可動ストローク：X軸:1050mm,Y軸:860mm,Z軸:450mm
スプレーガン左右角度:150°；スプレーガン回転角度 180°
トレイ寸法/数量 最大650x650mm (ワークサイズに合わせて製作可能) 2個
公転プラットフォーム：回転供給 1組
駆動モータ：5組 (ドライバ含む)
自転プラットフォーム：1組(1回につき90°回転)
スプレーガン(顧客の要望に応じて) DEVILBISS LVMP 中圧高霧化スプレーガン(参考)
自動制御噴量/噴幅/気圧：比例弁 3組
制御軸数 AXIS： 5軸
コントローラシステム：
Intel 工業用コンピュータ(15"タッチスクリーン) 1台
UTC 1台
可動ストローク：X軸:1050mm,Y軸:860mm,Z軸:450mm
スプレーガン左右角度:150°；スプレーガン回転角度 180°
トレイ寸法/数量 最大650x650mm (ワークサイズに合わせて製作可能) 2個
公転プラットフォーム：回転供給 1組
駆動モータ：5組 (ドライバ含む)
自転プラットフォーム：1組(1回につき90°回転)
スプレーガン(顧客の要望に応じて) DEVILBISS LVMP 中圧高霧化スプレーガン(参考)
自動制御噴量/噴幅/気圧：比例弁 3組
制御軸数 AXIS： 5軸
コントローラシステム：
Intel 工業用コンピュータ(15"タッチスクリーン) 1台
UTC 1台
詳細説明
適合製品
用途説明
- 本機は多機能型の自動塗装機で、完全デジタルのコンピュータ操作とユーザーフレンドリーなグラフィカル表示インターフェースを備え、円弧塗装、曲線塗装、平面塗装および各種高難度の塗装が可能で、高品質を要求される各種塗装作業に適しており、スピーカー、ノートパソコン、PDA、ゲーム機、液晶モニター、車部品、携帯電話、玩具、化粧品、金属、金物などの外装の塗装に対応します。
製品のメリット
システムと機能
- 完全デジタルのコンピュータ制御システム（Windowsのオペレーティングシステム）。
- 純正の5軸自動塗装機で、5つの駆動と5台のモーターを備え、全方位の自動塗装機能を持ちます。
- 5軸同動、4軸補正による各種高難度塗装作業を行えます。
- デジタル化された自動塗装で、塗装動作がスムーズで、高精度な曲面塗装が可能です。
- 塗装データパラメータを無制限に記憶可能（ハードディスク容量に依存）。
- 製品分類ごとに塗装データベースを構築し、塗装データパラメータを管理、バックアップ管理も行えます。
- 噴幅、噴量および塗料供給量をデジタルで自動制御し、塗装品質を精密に管理できます。
- グラフィカルプログラミングと手動教導ボックスでの操作（ロボットと同等）、プログラム作成が容易です。
