多角度均勻塗裝噴漆機器丨針對較大型且複雜形狀的工件設計

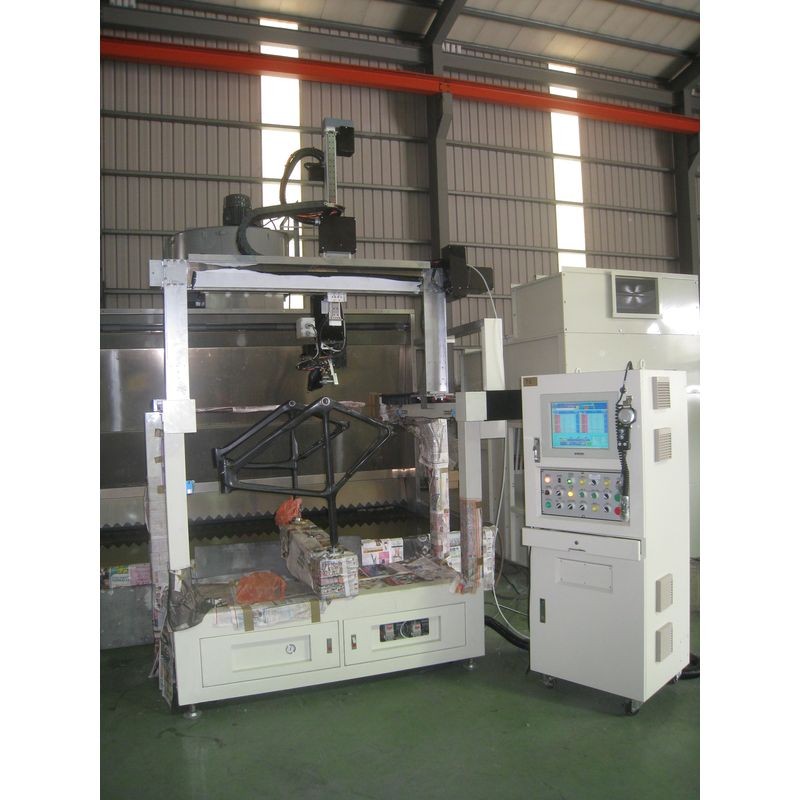

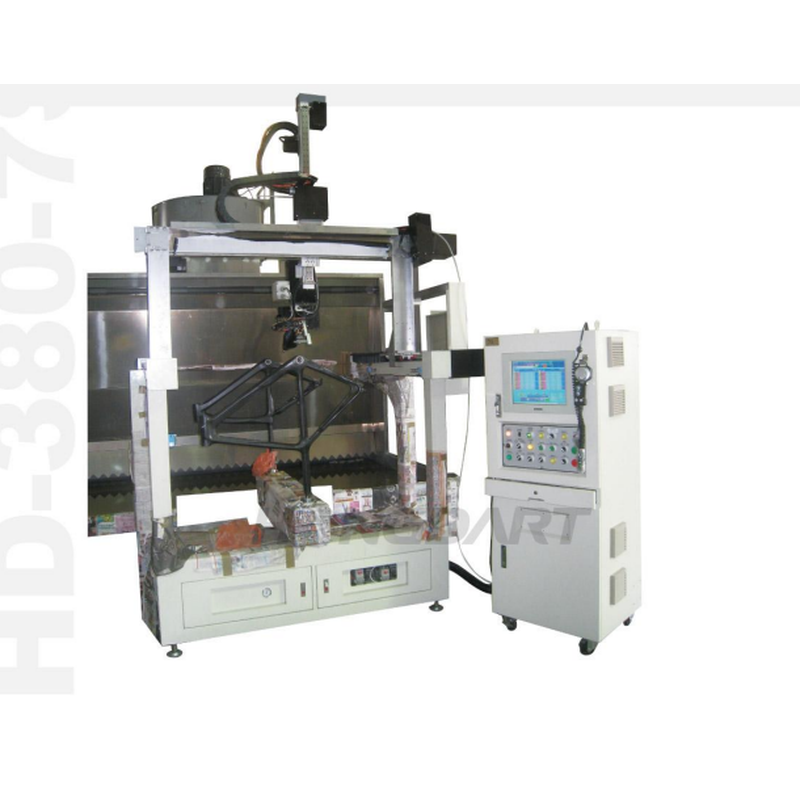

自行車架自動塗裝噴漆機
型號：HD-380-7S-B
機械尺寸：W830 x H3500 x L2000mm
馬達含驅動器：8 SET
公轉平台：每次公轉180°
自動控制：噴量/噴幅/氣壓
自轉平台可設定任何角度正逆旋轉
附進口自動液體靜電噴槍 x1支
控制軸數：7軸
可調行程：X-1300MM. Y-1000MM. Z-1000MM
噴槍左右角度：180度
噴槍旋轉角度 ：180度
馬達含驅動器：8 SET
公轉平台：每次公轉180°
自動控制：噴量/噴幅/氣壓
自轉平台可設定任何角度正逆旋轉
附進口自動液體靜電噴槍 x1支
控制軸數：7軸
可調行程：X-1300MM. Y-1000MM. Z-1000MM
噴槍左右角度：180度
噴槍旋轉角度 ：180度
細節說明
適用產品與常見製造情境有哪些
HD-380-7S-B 塗裝噴漆機主要用在自行車車架外觀塗裝，以及各類機殼表面處理，特別適合多管件結構與多角度幾何造型產品。
常見應用產品
- 公路車車架與登山車車架塗裝
- 鋁合金車架表面處理
- 鋼製車架外觀塗裝
導入自動噴漆機器後，車架表面塗層可維持更一致的視覺效果，適合量產與外觀要求較高的產品。
車架噴塗常見問題與改善方式
生產現場常見狀況
- 管件交錯導致噴塗覆蓋不完整
- 焊接區域塗層厚薄不均
- 多色切換影響產線節拍
- 人工操作穩定度不一致
自動化導入後的改善方向
透過固定噴塗軌跡與穩定供料控制，可讓每一支車架的塗裝路徑一致，減少人為差異，提升整體產線穩定性。
HD-380-7S-B塗裝噴漆機的優勢
- 全數位電腦化控制系統（Windows 操作介面）
- 五軸同步運作設計，搭配五組驅動馬達
- 支援五軸同動與四軸補噴，處理複雜角度
- 噴塗動作連續穩定，適合曲面與立體結構
- 可儲存多組噴塗參數（依硬碟容量）
- 可建立產品噴塗資料庫並進行分類管理
- 噴幅、噴量與送漆量可精細調整
- 圖形化編程與手動教導操作，設定容易上手
塗裝噴漆機核心設計重點
針對車架結構的設計配置
- 多軸移動路徑設計，提升噴塗覆蓋率
- 車架旋轉機構，降低死角區域
- 噴槍角度可調整，對應不同幾何形狀
噴漆機器整線整合能力
可串接產線設備
- 自動輸送系統
- 烘乾設備或固化爐
- 自動上下料機構
可依產線調整，讓塗裝段與前後製程銜接更順。
規劃諮詢
如果您正在評估自行車車架噴漆機或產線自動化導入，歡迎提供產品規格與需求，一起討論適合的配置方式。
👉 洪達自動化-專業噴漆機器製造供應商，協助您規劃適合的塗裝設備與產線整合方式。
可透過【產品詢問】或【聯繫我們】取得報價與進一步討論
