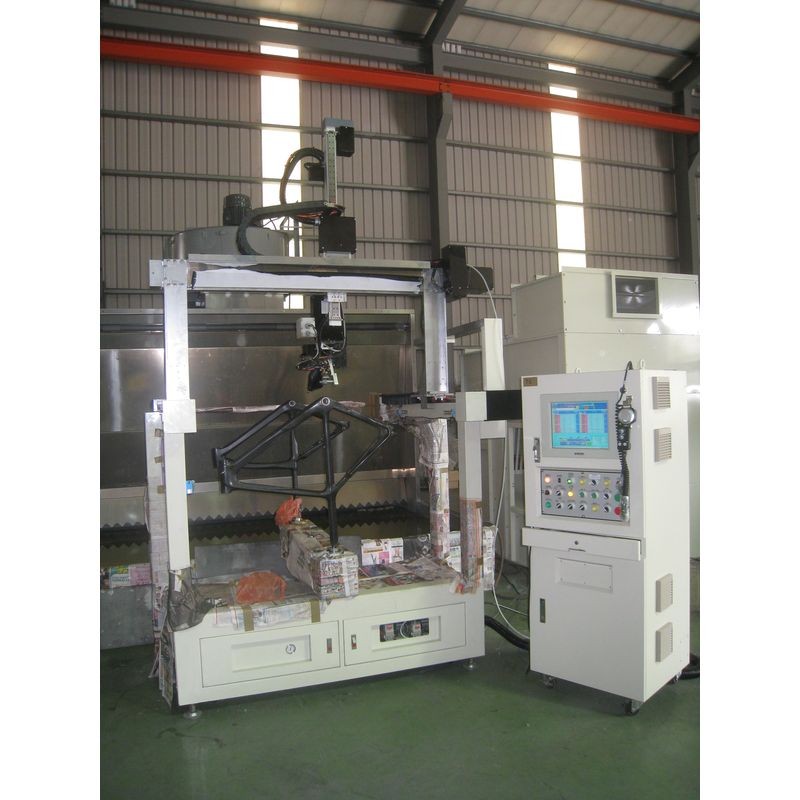

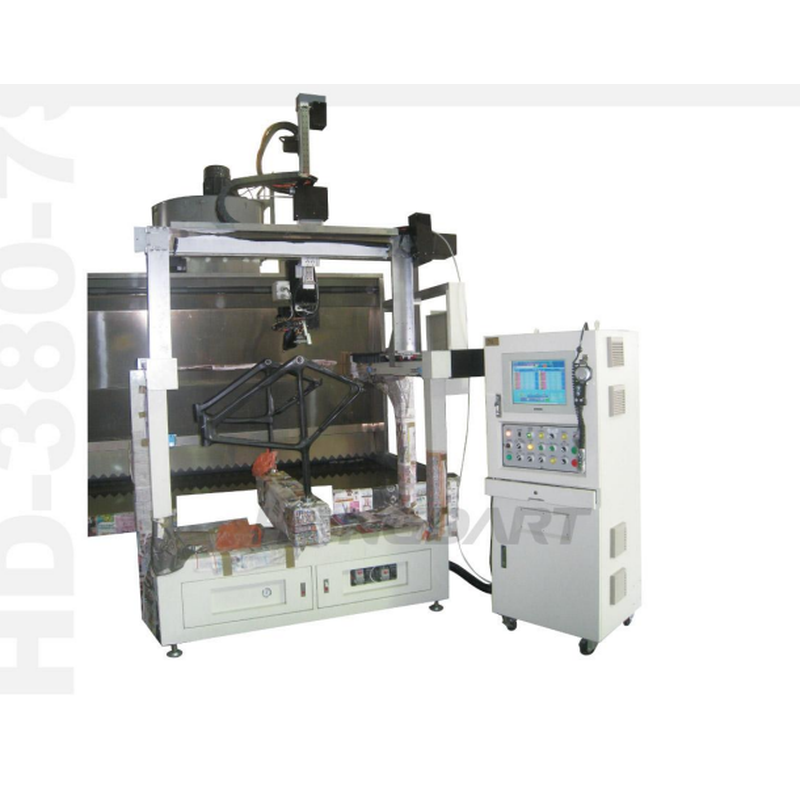

自転車フレーム用自動スプレー塗装機
自転車フレーム用自動スプレー塗装機

自転車フレーム用自動スプレー塗装機

モデル：HD-380-7S-B
機械寸法：幅830 x 高さ3500 x 長さ2000mm
モーター（ドライバー含む）：8セット
公転プラットフォーム：毎回公転180°
自動制御：噴霧量/噴霧幅/エア圧力
自転プラットフォームは任意の角度で正逆回転が設定可能
付属：輸入自動液体静電スプレーガン x1本
制御軸数：7軸
可変ストローク：X-1300MM. Y-1000MM. Z-1000MM
スプレーガン左右角度：180度
スプレーガン回転角度 ：180度
問い合わせカートに追加

詳細説明

詳細説明

適用製品とよくある製造状況

HD-380-7S-B 塗装スプレー機は主に自転車フレームの外観塗装および各種筐体の表面処理に使用され、特に複数のパイプ構造や多角度の幾何形状を持つ製品に適しています。

主な適用製品

  • ロードバイクフレームおよびマウンテンバイクフレームの塗装
  • アルミ合金フレームの表面処理
  • 鋼製フレームの外観塗装
自動塗装機を導入することで、フレーム表面の塗膜はより均一な見た目を維持でき、大量生産や外観品質を重視する製品に適しています。

フレーム塗装のよくある問題と改善方法

生産現場でのよくある状況

  • パイプが交差して塗装の被覆が不完全になる
  • 溶接部の塗膜の厚みが不均一になる
  • 多色切り替えが生産ラインのサイクルに影響を与える
  • 手作業による操作の安定性が均一でない

自動化導入後の改善方向

固定された塗装軌跡と安定した塗料供給制御により、各フレームの塗装経路を一致させ、人為的なばらつきを減らし、ライン全体の安定性を向上させます。

HD-380-7S-B塗装スプレー機の利点

  • 全デジタル化されたコンピュータ制御システム（Windows操作インターフェース）
  • 5軸同時動作設計、5組の駆動モーターを搭載
  • 5軸同動および4軸補噴をサポートし、複雑な角度に対応
  • 塗装動作が連続して安定しており、曲面や立体構造に適している
  • 複数の塗装パラメータを保存可能（ハードディスク容量による）
  • 製品ごとの塗装データベースを構築し、分類管理が可能
  • 塗幅、塗布量および送漆量を細かく調整可能
  • グラフィカルプログラミングと手動教示操作により、設定が容易

塗装スプレー機のコア設計ポイント

フレーム構造に対する設計配置

  • 多軸移動経路の設計で塗装の被覆率を向上
  • フレーム回転機構によりデッドゾーンを低減
  • スプレーガンの角度を調整可能で、異なる幾何形状に対応

スプレー機のライン統合能力

生産ライン設備と接続可能

  • 自動搬送システム
  • 乾燥設備または硬化炉
  • 自動上下供給機構
ラインのサイクルに合わせて動作リズムを調整でき、塗装工程と前後工程のつながりがよりスムーズになります。

導入相談

もし自転車フレームの塗装機や生産ラインの自動化の導入を検討されている場合は、製品仕様やご要望をお知らせください。最適な構成について一緒に検討いたします。

👉 洪達自動化-専門の塗装機器製造サプライヤーとして、適切な塗装設備と生産ラインの統合策のご提案を支援します。

可透過【製品のお問い合わせ】或【お問い合わせ】取得報價與進一步討論
